Przewodnik po produkcji obudowy silnika z rur stalowych dla kupujących

A obudowa silnika z rur stalowych zaczyna życie w postaci rurki, a nie litego pręta, co zmienia całą ekonomikę produkcji cylindrycznej obudowy silnika. Dla nabywców prowadzących programy OEM na średnią i dużą skalę ten punkt wyjścia często oznacza mniejsze usuwanie materiału, szybsze cykle obróbki i bardziej stałą grubość ścianki w każdym urządzeniu.

Stała grubość ścianki Mniejsze usuwanie materiału Elastyczne cięcie na długość Powtarzalność przy dużej głośności

Dlaczego zapas rur zmienia matematykę produkcyjną

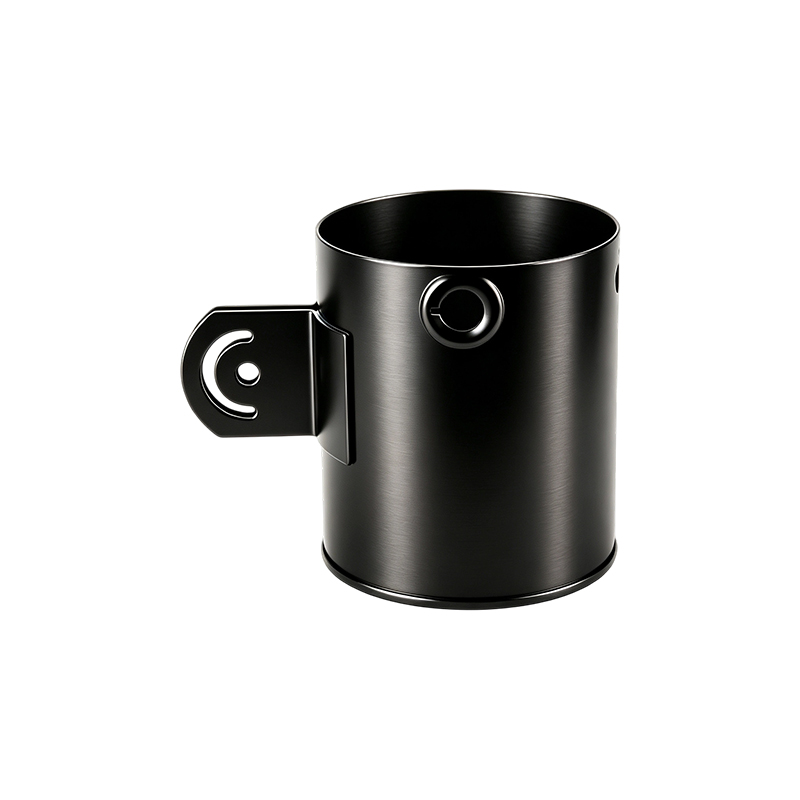

A obudowa silnika z rur stalowych to cylindryczna obudowa silnika wykonana z rur stalowych, a nie z litego pręta, co nadaje jej naturalnie jednakową grubość ścianki przed rozpoczęciem cięcia. Ta geometria początkowa oznacza, że toczenie i wytaczanie CNC usuwa znacznie mniej materiału, aby osiągnąć ostateczne wymiary, niż obróbka równoważnej obudowy z pełnego półfabrykatu.

W przypadku nabywców OEM zamawiających setki lub tysiące jednostek ta różnica się pogłębia. Mniejsze usuwanie materiału oznacza krótsze czasy cykli, mniejsze zużycie narzędzi i bardziej spójne wyniki od pierwszej do ostatniej jednostki w partii.

Cztery zalety, jakie kupujący czerpią z konstrukcji rurowej

Wytrzymałość strukturalna

Cylindryczna forma jest z natury sztywna i odporna na odkształcenia pod wpływem wibracji i obciążeń mechanicznych.

Długość Elastyczność

Rury można przycinać na dowolną wymaganą długość, dzięki czemu jeden dostawca może pokryć pełny zakres rozmiarów silników.

Wydajność obróbki

Jednolita początkowa grubość ścianki skraca czas cykli CNC w porównaniu z obróbką pełnego półfabrykatu.

Spójność partii

Powtarzalne wymiary rur przekładają się na powtarzalność gotowych opraw w dużych seriach produkcyjnych.

Rura stalowa a stal lana: wybór ścieżki produkcyjnej

Oparte na rurkach

Obudowa silnika z rur stalowych

Wydajny w przypadku geometrii cylindrycznej, konkurencyjny koszt przy powtarzalnej produkcji i dobrze dostosowany do pomp, wentylatorów i urządzeń automatyki, w których kształt obudowy pozostaje prosty.

Oparte na obsadzie

Obudowa silnika ze staliwa

Lepiej nadaje się do złożonych, zintegrowanych geometrii z funkcjami, których obróbka z rury byłaby kosztowna, chociaż koszty oprzyrządowania są wyższe w przypadku zamówień o małej objętości.

Właściwa trasa zależy od złożoności obudowy, wielkości zamówienia oraz tego, jaką część ostatecznej geometrii można uzyskać poprzez toczenie i wytaczanie, w porównaniu z koniecznością stosowania zintegrowanego kształtu odlewu.

Spójność wymiarów rur — okrągłość, prostolinijność i grubość ścianki — determinuje końcową jakość części bardziej niż jakikolwiek inny pojedynczy czynnik wejściowy w procesie.

Gdzie stosowane są obudowy z rur stalowych

Urządzenia automatyki przemysłowej, w tym przenośniki i systemy pozycjonowania
Pompy i sprzęt do transportu płynów wymagający ciągłego obrotu
Wentylatory i dmuchawy przemysłowe pracujące w długich cyklach pracy
Systemy przenośników w fabrykach, magazynach i centrach dystrybucyjnych
Maszyny rolnicze, w tym pompy i napędy wentylacyjne
Ogólne przemysłowe maszyny produkcyjne z cylindrycznymi mocowaniami silnika

Sekwencja produkcyjna, krok po kroku

Produkcja rozpoczyna się od kontroli materiału rury w celu potwierdzenia średnicy, grubości ścianki, prostoliniowości i okrągłości przed rozpoczęciem cięcia. Następnie rura jest przycinana na odpowiednią długość, przygotowywane są powierzchnie czołowe, a toczenie CNC kształtuje średnicę zewnętrzną, podczas gdy wytaczanie wewnętrzne ustala otwór. Wiercenie, gwintowanie i obróbka rowków dodają funkcje mocowania i łączenia, po czym następuje gratowanie, obróbka powierzchni i ostateczna kontrola sprawdzająca koncentryczność, okrągłość i ogólne wymiary względem rysunku klienta.

Określanie właściwej obudowy z rury stalowej

Najpierw sprawdź rozmiar silnika, moc, prędkość roboczą i narażenie na wibracje, ponieważ określają one minimalną grubość ścianki i średnicę, jaką musi zapewnić rura. Następnie przed rozpoczęciem produkcji zablokuj zewnętrzną i wewnętrzną średnicę rury, grubość ścianki, długość obudowy i tolerancje wymiarowe na rysunku technicznym.

Ocena dostawcy powinna koncentrować się na niezawodności pozyskiwania rur i możliwościach precyzyjnego wytaczania. Zdolny obudowa silnika z rur stalowych producent powinien wykazać stałą kontrolę koncentryczności i grubości ścianki w powtarzających się partiach, a nie tylko w przypadku pojedynczej próbki.

Często zadawane pytania

Czy obudowa silnika z rur stalowych jest tańsza niż obudowa odlewana?

W przypadku prostych geometrii cylindrycznych i powtarzalnych wielkości produkcji oprawy rurowe są często bardziej opłacalne, ponieważ pozwalają uniknąć kosztów narzędzi do odlewania.

Jakie specyfikacje rur mają największe znaczenie w przypadku obudów silników?

Stała grubość ścianki, okrągłość, prostoliniowość i koncentryczność mają największy wpływ na dokładność obróbki końcowej i dopasowanie montażu.

Czy obudowy z rur stalowych poradzą sobie ze złożonymi funkcjami montażu?

Tak, wiercenie, gwintowanie i obróbka rowków może spowodować dodanie otworów montażowych i interfejsów połączeniowych po przycięciu i skręceniu rury na odpowiednią długość.

Czy konstrukcja oparta na rurach ogranicza opcje długości obudowy?

Nie, rurki można przyciąć do praktycznie dowolnej wymaganej długości, dzięki czemu dobrze nadają się do obsługi szerokiego zakresu rozmiarów silników z jednego źródła materiałów.
