Steel Tube Motor Housing Manufacturers

Producent obudów silników z rur stalowych

Jiangsu Yufeng Electric Co., Ltd. jest profesjonalistą Producent obudowy silnika z rur stalowych i dostawca z siedzibą w Chinach, posiadający 40-letnie doświadczenie w produkcji obudów silników. Integrujemy tłoczenie, spawanie, precyzyjną obróbkę i obróbkę powierzchni pod jednym dachem, dostarczając obudowy spełniające wymagania sprzętu AGD, napędów przemysłowych, pojazdów nowej energii i sprzętu specjalnego. Nasza roczna wydajność przekracza 5 milionów sztuk, a nasz zespół inżynierów – mający średnio ponad 20 lat doświadczenia – wspiera projekty od przeglądu rysunków po masową produkcję.

Nasze obudowy silników z rur stalowych są produkowane z wysokiej jakości rur stalowych bez szwu, zapewniających doskonałą sztywność konstrukcyjną i wytrzymałość na skręcanie w porównaniu z alternatywami spawanymi. Oferujemy szeroką gamę średnic wewnętrznych i grubości ścianek, z opcjami zintegrowanych podstaw i konstrukcji gwintów odprowadzających ciepło. Niezależnie od tego, czy potrzebujesz stiardowej konfiguracji, czy w pełni niestandardowego rozwiązania, zapewniamy dogłębną inżynierię i kontrolę procesu, aby zapewnić niezawodne działanie w wymagających zastosowaniach.

Nasz asortyment obudów silników z rur stalowych

Dostarczamy rodzinę obudów silników o grubych ściankach z rur stalowych, każdą zaprojektowaną pod kątem określonego obciążenia i wymagań aplikacji. Poniższa tabela podsumowuje naszą standardową ofertę:

W przypadku innych wymiarów możemy obrobić oprawy na określoną przez Państwa średnicę wewnętrzną, wysokość i grubość ścianki. Nasz Obudowa silnika z rur stalowych kategoria obejmuje te standardowe modele i regularnie produkujemy niestandardowe warianty dla projektów OEM.

Zastosowanie Dopasowanie i rozważania materiałowe

Obudowy silników z rur stalowych idealnie nadają się do zastosowań, w których wysoki moment obrotowy, wibracje i ciągła praca wymagają wyjątkowej integralności strukturalnej. Bezszwowa konstrukcja eliminuje szwy spawalnicze, które mogą stać się punktami koncentracji naprężeń, dzięki czemu oprawy te nadają się do:

• Silniki trakcyjne – do pojazdów elektrycznych i kolei, gdzie odporność na wstrząsy i zmęczenie mają kluczowe znaczenie.
• Silniki górnicze – sprzętu o dużej wytrzymałości, pracującego w środowiskach ściernych i o wysokich wibracjach.
• Napędy przemysłowe – pompy, sprężarki i wentylatory pracujące stale pod obciążeniem.
• Specjalny sprzęt – maszyny niestandardowe wymagające precyzyjnego montażu i zarządzania temperaturą.

Zwykle używamy rur stalowych bez szwu o średnicy 20 #, które zapewniają dobrą równowagę wytrzymałości, obrabialności i kosztów. Do środowisk korozyjnych możemy dostarczyć warianty ze stali nierdzewnej lub zastosować powłoki ochronne, takie jak powłoka elektroforetyczna lub powłoka proszkowa. Nasze własne linie do obróbki powierzchni zapewniają równomierne pokrycie i przyczepność, wydłużając żywotność obudowy.

Krytyczne specyfikacje i dokładność

Precyzja jest niezbędna do dociśnięcia stojana i utrzymania jednolitej szczeliny powietrznej. Nasze procesy obróbki zapewniają doskonałą okrągłość i koncentryczność, weryfikowaną za pomocą niestandardowych mierników i przyrządów kontrolnych. Kluczowe specyfikacje, które kontrolujemy, obejmują:

• Tolerancja średnicy wewnętrznej – zazwyczaj w obrębie H7 lub zgodnie z rysunkiem.
• Jednorodność grubości ścianki – zapewnia stałą wytrzymałość mechaniczną.
• Wykończenie powierzchni – do uszczelniania powierzchni i pasowań łożysk.
• Prostopadłość – powierzchni czołowych do osi otworu.

Stosujemy ciągłe tłoczenie do formowania i precyzyjną obróbkę końcowych wymiarów, uzyskując wysoką powtarzalność w poszczególnych partiach. W przypadku parametrów krytycznych wdrażamy 100% kontrolę w trakcie procesu przy użyciu niestandardowych mierników, zapewniając, że każda obudowa spełnia Twoją specyfikację.

Opcje konfiguracji i dostosowywanie

Rozumiemy, że każdy projekt silnika ma unikalne wymagania. Nasze opcje konfiguracji obejmują:

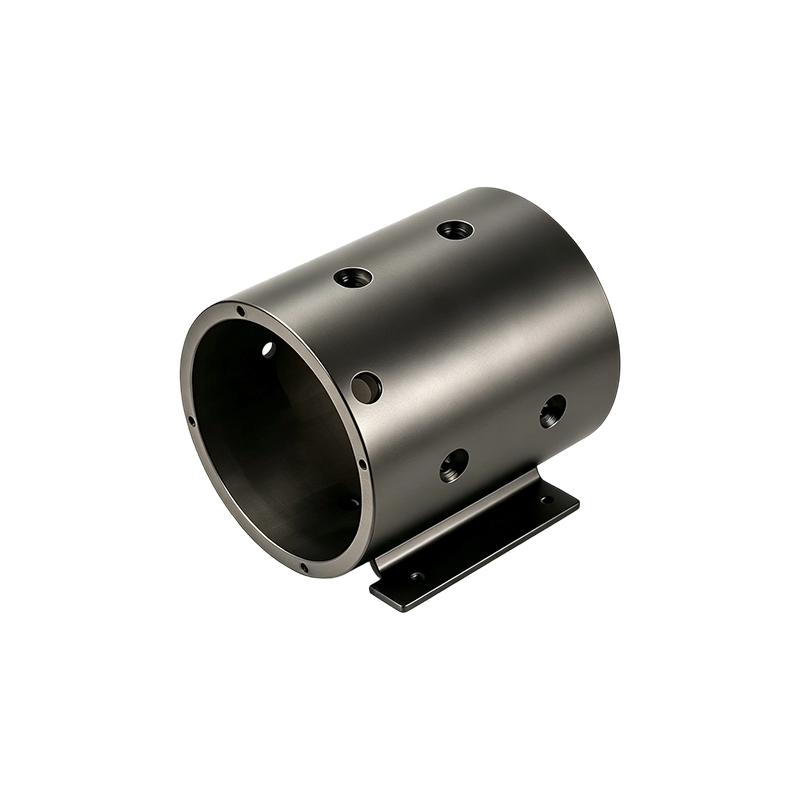

• Zintegrowana podstawa – w przypadku silników na łapach możemy przyspawać lub obrobić płytę podstawy.

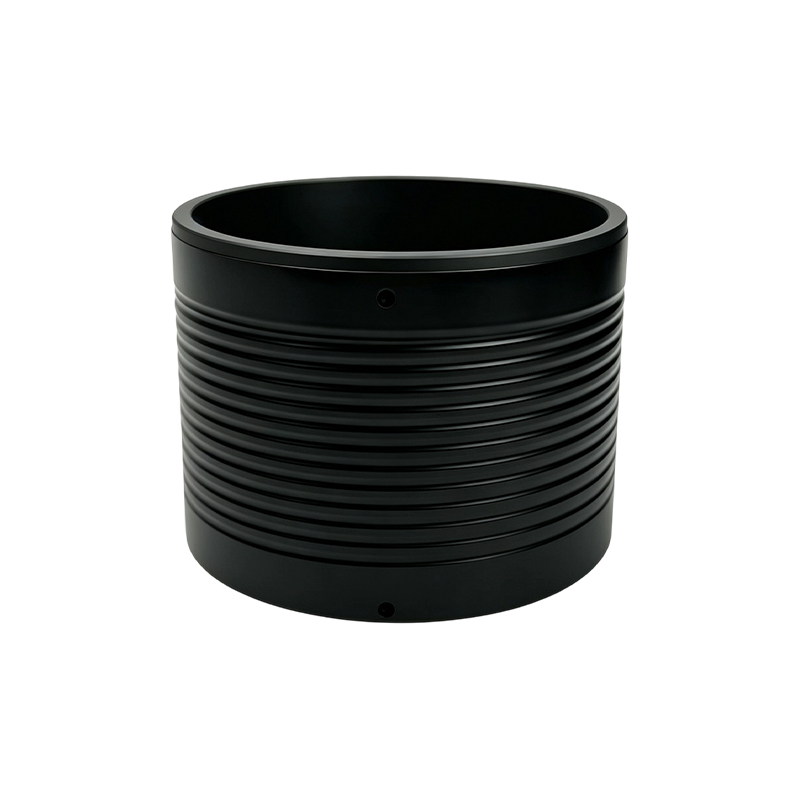

• Gwinty odprowadzające ciepło – zewnętrzne rowki gwintowe zwiększające powierzchnię i poprawiające przepływ powietrza.
• Otwory montażowe i wsporniki – do montażu kołnierzowego lub czołowego, z elastycznymi opcjami wsporników.
• Obróbka powierzchni – powłoka elektroforetyczna (e-coat) zapewniająca odporność na korozję lub malowanie proszkowe zapewniające trwałość i estetykę.
• Stopień materiału – Stal 20#, stal nierdzewna lub inne stopy, zgodnie z wymaganiami.

Obsługujemy również niestandardową obróbkę wejść kablowych, skrzynek zaciskowych i innych elementów. Nasz zespół inżynierów pracuje na podstawie rysunków lub próbek, aby opracować obudowę, która płynnie integruje się z zespołem silnika.

Zapewnienie jakości i testy akceptacyjne

Jakość jest wbudowana w każdy etap naszego procesu. Działamy w oparciu o system zarządzania jakością posiadający certyfikat ISO 9001:2015, stosując podejście w obiegu zamkniętym obejmujące materiały przychodzące, kontrolę w trakcie procesu i kontrolę produktu gotowego. W przypadku zastosowań motoryzacyjnych i nowych źródeł energii dostosowujemy się do standardów IATF 16949 w zakresie kontroli procesów i identyfikowalności.

Każda partia jest identyfikowalna z partiami surowców, maszynami produkcyjnymi i operatorami. Przeprowadzamy oględziny wymiarowe, oględziny, a tam, gdzie jest to wymagane, próby ciśnieniowe lub szczelności. Nasze przyrządy kontrolne obejmują współrzędnościowe maszyny pomiarowe i niestandardowe mierniki do krytycznych funkcji. Dostarczamy raporty z inspekcji z każdą wysyłką i możemy przeprowadzić kontrolę pierwszego artykułu (FAI) do poziomu PPAP, jeśli Twój projekt tego wymaga.

Zdolność produkcyjna i terminy realizacji

Dzięki rocznej zdolności produkcyjnej przekraczającej 5 milionów sztuk jesteśmy w stanie obsłużyć zarówno zamówienia wielkoseryjne, jak i serie małoseryjne. Nasz elastyczny system produkcyjny obsługuje harmonogramy obejmujące wiele odmian i małych partii, co idealnie nadaje się do prób badawczo-rozwojowych i etapowego wdrażania. W przypadku standardowych próbek niestandardowych dostarczamy zazwyczaj w ciągu 3–10 dni roboczych; złożone projekty mogą zająć do 15 dni w przypadku pierwszych artykułów. Po potwierdzeniu rysunków i specyfikacji przedstawiamy wyceny w ciągu 2–3 dni roboczych.

Instalacja, konserwacja i serwis

Nasze obudowy silników z rur stalowych zaprojektowano tak, aby można je było łatwo zintegrować z zespołem silnika. Precyzyjnie obrobiony otwór zapewnia płynne dociskanie stojana, a sztywna konstrukcja utrzymuje wyrównanie podczas pracy. Na potrzeby konserwacji obudowy zaprojektowano tak, aby umożliwiały łatwy dostęp do elementów wewnętrznych, a obróbka powierzchniowa była odporna na korozję i zużycie, redukując przestoje.

Dostarczamy dokumentację obejmującą atesty materiałowe, protokoły kontroli i dane wymiarowe. Nasz zespół jest dostępny do wsparcia technicznego podczas instalacji i przez cały cykl życia produktu. Oferujemy również części zamienne i obudowy zamienne do istniejących konstrukcji silników.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować dokładną wycenę i propozycję inżynieryjną, potrzebujemy od Ciebie następujących informacji:

• Rysunki produktu lub szczegółowe specyfikacje (średnica wewnętrzna, wysokość, grubość ścianki, klasa materiału).
• Szacowane roczne zapotrzebowanie lub ilość na partię.
• Wymagania dotyczące obróbki powierzchni (powłoka elektroniczna, powłoka proszkowa lub brak).
• Specjalne wymagania techniczne (np. stopień ochrony IP, klasa precyzji, właściwości montażowe).
• Wszelkie obowiązujące standardy branżowe lub specyfikacje specyficzne dla klienta.

Dzięki tym danym możemy zaproponować najodpowiedniejszą konfigurację, potwierdzić wymagania dotyczące narzędzi i zapewnić realistyczny harmonogram dostaw.

Często zadawane pytania

Jaka jest różnica między obudowami silników z rur stalowych a obudowami ze stali spawanej?

Obudowy rur stalowych powstają z rur bezszwowych, co eliminuje szwy spawalnicze, które mogą osłabić konstrukcję. Zapewnia to wyższą wytrzymałość na skręcanie i odporność na zmęczenie, co czyni je idealnymi do zastosowań wymagających wysokiego momentu obrotowego i wysokich wibracji. Obudowy spawane są bardziej opłacalne w przypadku prostych geometrii, ale mogą mieć niższą integralność strukturalną.

Czy możesz wyprodukować obudowę silnika z rur stalowych o niestandardowej średnicy wewnętrznej?

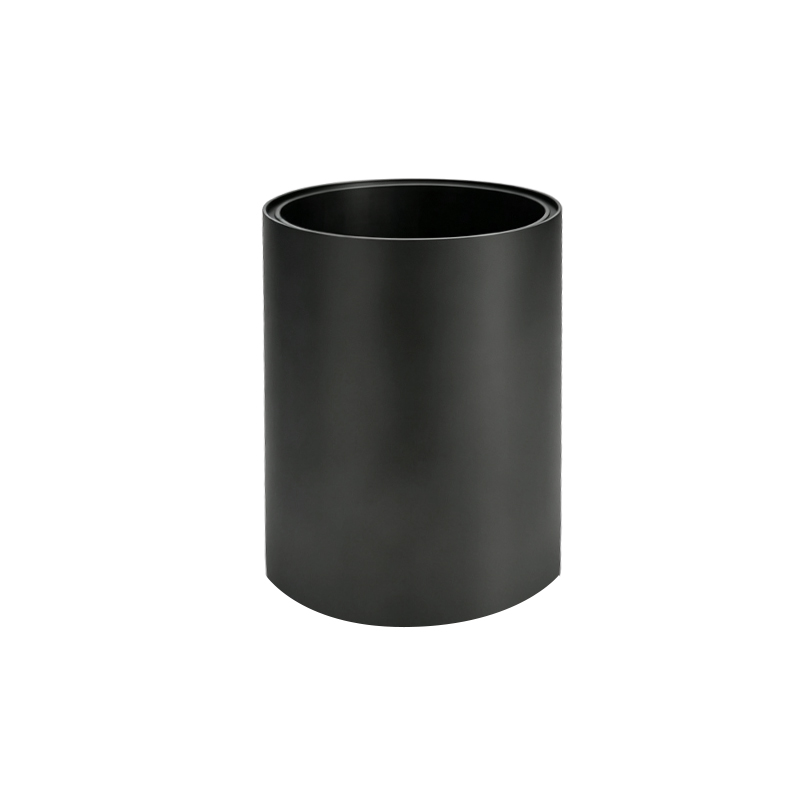

Tak, możemy obrobić obudowy do określonej średnicy wewnętrznej, wysokości i grubości ścianki. Nasz standardowy asortyment obejmuje 113 mm, 123,8 mm, 127 mm i 123 mm, ale regularnie produkujemy rozmiary niestandardowe. Podaj swój rysunek lub wymiary, a my potwierdzimy wykonalność i czas realizacji.

Jakie opcje obróbki powierzchni oferujecie?

Posiadamy własne linie do malowania elektroforetycznego (e-coat) oraz malowania proszkowego. E-coat zapewnia doskonałą odporność na korozję i równomierne krycie, natomiast malowanie proszkowe zapewnia trwałe, estetyczne wykończenia. Jeśli planujesz zastosować własną powłokę, możemy również dostarczyć surowe obudowy.

Jak zapewnić okrągłość otworu do wciskania stojana?

Stosujemy precyzyjne procesy obróbki i weryfikujemy okrągłość za pomocą niestandardowych sprawdzianów i współrzędnościowych maszyn pomiarowych. Nasze konstrukcje o grubych ściankach minimalizują odkształcenia podczas prasowania i możemy osiągnąć tolerancje w zakresie H7 lub węższe, w zależności od potrzeb.

Jaka jest minimalna wielkość zamówienia na niestandardowe obudowy silników z rur stalowych?

Obsługujemy zamówienia małoseryjne na badania i rozwój oraz produkcję próbną. Nie ma ścisłego MOQ; jednakże cena jest korzystniejsza w przypadku większych ilości. Skontaktuj się z nami, podając szacunkowe roczne zapotrzebowanie, a my przedstawimy ofertę dostosowaną do Twoich potrzeb.

Czy zapewniacie certyfikaty materiałowe i identyfikowalność?

Tak, każda partia jest identyfikowalna z partiami surowców, a wraz z przesyłkami dostarczamy certyfikaty materiałowe i raporty z kontroli. W przypadku projektów motoryzacyjnych możemy dostarczyć dokumentację PPAP i pełną dokumentację identyfikowalności.
