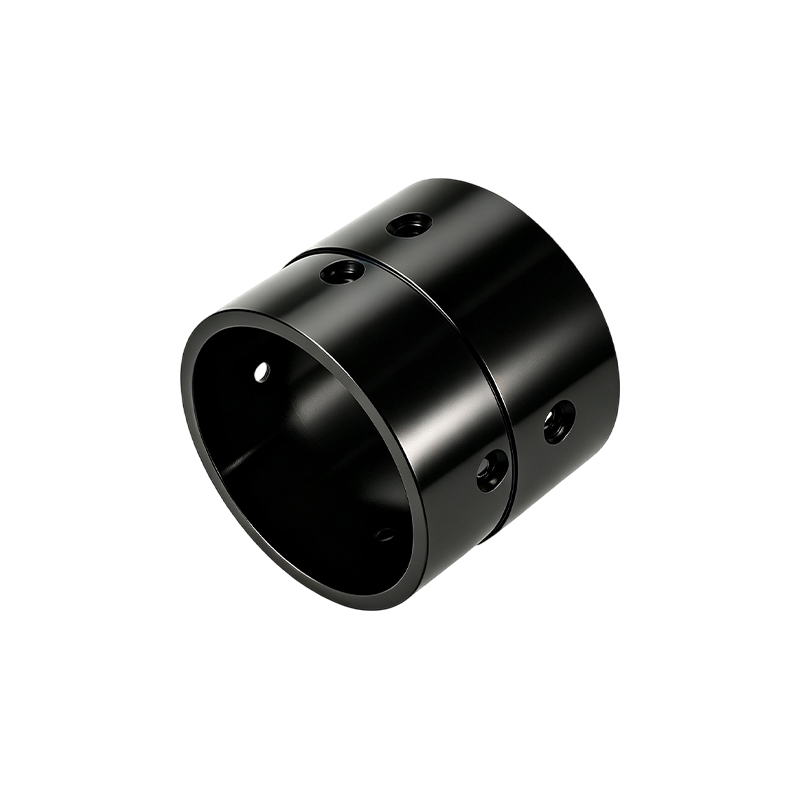

Stalowa obudowa silnika: druga krzywa materiału poddawanego redefinicji

Wprowadzenie: istotny wybór w trakcie ponownej oceny

Kiedy cała branża dąży do „lekkości” stopów aluminium, stal powraca – cieńsza, mocniejsza i charakteryzująca się wyraźną przewagą w zakresie śladu węglowego. Nie jest to regres, ale postęp w materiałoznawstwie, napędzany rozwojem zaawansowanych stali o wysokiej wytrzymałości (AHSS) i technologiami precyzyjnego formowania.

Obiegowy pogląd, że „stal równa się ciężka” zostaje obalony. Dzięki dostępnym na rynku klasom wytrzymałości od 780 MPa do 1470 MPa, stal może osiągać konstrukcje konstrukcyjne dorównujące lub przewyższające aluminium pod względem stosunku masy do wydajności. Artykuł ten wykracza poza podstawowe porównania materiałów i koncentruje się na technicznym punkcie zwrotnym: dlaczego dyskusja na temat stalowych obudów silników zasadniczo się zmieniła.

Zmiana paradygmatu: od „opcji awaryjnej” do „wyboru strategicznego”

Zmieniający się kontekst branżowy

• Przeszłe postrzeganie: Stal była „tania, ale ciężka” alternatywa; aluminium było domyślnym środkiem zmniejszającym masę, szczególnie w zastosowaniach motoryzacyjnych.
• Obecna rzeczywistość: Emisje dwutlenku węgla w cyklu życia stały się krytycznym wskaźnikiem. Badania oceny cyklu życia (LCA) prowadzone zgodnie z normami ISO 14040/14044 oceniają obecnie wybór materiałów od kołyski aż po grób, włączając etapy produkcji, użytkowania i wycofania z eksploatacji. Wykazano, że konstrukcja AHSS charakteryzuje się najlepszym progiem rentowności w oparciu o skumulowane zapotrzebowanie na energię i potencjał globalnego ocieplenia.
• Kluczowy sterownik: Zamienniki materiałów mają znaczący wpływ na ogólny ślad węglowy pojazdów, a możliwość recyklingu stali zapewnia dodatkowe korzyści dla środowiska po wycofaniu z eksploatacji.

Paradoks lekkości: dlaczego stal może konkurować pod względem masy

• Podstawowa logika: Minimalna grubość ścianki zależy od wytrzymałości materiału, a nie gęstości.
• Zaawansowanie materiałowe: Mikrostruktury AHSS ewoluowały od wielofazowych gatunków z dominacją ferrytu do kompozycji w pełni martenzytycznych lub opartych na austenicie. Pierwsza generacja AHSS (stale DP, TRIP, CP, MS) zazwyczaj osiąga ostateczną wytrzymałość na rozciąganie 0,5–1,6 GPa przy wydłużeniu 5–30%, podczas gdy stale drugiej generacji, takie jak TWIP, łączą wysoką wytrzymałość z wydłużeniem 45–70%.
• Specyficzna zaleta wytrzymałościowa: Specyficzna wytrzymałość stali o wysokiej wytrzymałości może dorównywać lub przewyższać konwencjonalne stopy aluminium, umożliwiając zmniejszenie grubości, które kompensuje większą gęstość stali.
• Zademonstrowany wynik: Konstrukcje obudów ze stali cienkościennej pozwoliły na zmniejszenie masy przy jednoczesnym zachowaniu wytrzymałości porównywalnej z alternatywnymi rozwiązaniami aluminiowymi.

Kluczowe wymiary techniczne: inżynieryjna dekonstrukcja obudów stalowych

Wymiar nauki o materiałach: poza etykietą „stal”

Spektrum AHSS

• Stal dwufazowa (DP): Z sukcesem opracowano wysokowytrzymałą stal DP o wytrzymałości na rozciąganie do 1500 MPa. Na przykład DP780 może osiągnąć grubość ścianki 1,2 mm, zastępując konwencjonalne materiały o grubości 2,6 mm, zachowując przy tym równoważną wytrzymałość.
• Stal złożona (CP): Wprowadzono stale o wysokiej granicy plastyczności, takie jak HC660/780CP i HC900/1180CP, oferujące doskonałe właściwości konstrukcyjne.
• Stal DH o wysokiej odkształcalności: Wprowadzono na rynek serię produktów ze stali DH z wieloma rodzajami powłok, które wykazują znaczące zalety w zintegrowanej produkcji złożonych komponentów i części „wszystko w jednym”.
• Stal o dużych średnicach otworów (HE): Opracowany z myślą o wysokim współczynniku rozszerzalności otworów i doskonałych właściwościach zginania do zastosowań wymagających znacznego formowania.
• Stal ferrytowa bainityczna (TBF) o plastyczności wywołanej transformacją: Łączy w sobie bardzo wysoką wytrzymałość z doskonałą odkształcalnością, choć wymaga szczególnej uwagi w związku z kruchością ciekłego metalu podczas zgrzewania punktowego.
• Stal do hartowania w procesie tłoczenia: Technologia tłoczenia na gorąco umożliwia uzyskanie części o bardzo dużej wytrzymałości i doskonałej tolerancji geometrycznej pomimo dużych rozmiarów. Wykazano, że w przypadku stali do hartowania w procesie tłoczenia z powłoką aluminium grubość warstwy międzydyfuzyjnej wynosząca od 3 do 15 mikronów koreluje z dobrymi właściwościami użytkowymi, szczególnie w przypadku montażu zgrzewanego punktowo.

Logika wyboru materiału

• Różne scenariusze zastosowań wymagają różnych gatunków stali i dopasowania procesów.
• Do zastosowań odpornych na korozję powszechnie stosuje się stal ocynkowaną, chociaż procesy głębokiego tłoczenia muszą zapewniać integralność warstwy cynku, aby zapobiec łuszczeniu i spawaniu na zimno.

Wymiar procesu produkcyjnego: przełomy w technologii formowania

Głębokie tłoczenie i tłoczenie

• Progresywne linie tłoczenia to rozwiązania inżynieryjne do wielkoseryjnej produkcji obudów silników. Systemy te przekształcają płaskie kręgi w głębokie, cylindryczne skorupy w drodze ciągłej produkcji seryjnej.
• Stal o wysokiej wytrzymałości klasy 590 MPa formowanie jest obecnie dojrzałą technologią produkcji masowej, której prędkość produkcji znacznie przekracza odlewanie.
• Krytyczne wyzwania w głębokim rysowaniu obejmują:
  • Łuszczenie się warstwy ocynkowanej: Głębokie tłoczenie wymusza dramatyczny przepływ plastyczny w blasze. Nieodpowiednie spłaszczenie materiału lub niewystarczające smarowanie matrycy natychmiast powoduje zdarcie powłoki cynkowej, niszczenie bariery antykorozyjnej i wytwarzanie pyłu cynkowego, który powoduje poważne spawanie matrycy na zimno.
  • Koncentryczność i zniekształcenie wymiarowe: Wewnętrzny otwór i zewnętrzna średnica obudowy silnika wymagają koncentryczności na poziomie mikronów, aby zagwarantować dynamiczną równowagę podczas pracy silnika. Ciągłe ciągnienie wprowadza ogromne naprężenia wewnętrzne, powodując sprężynowanie, które deformuje okrągłość i wypacza współpracujące powierzchnie.
  • Akumulacja skoku paszy: Matryce progresywne zawierają wiele stacji. Ciągnienie o wysokiej częstotliwości powoduje intensywny opór taśmy stalowej i marginalny poślizg podczas podawania masy przez narzędzie, powodując kolizję z matrycą i złomowanie partii.
• Kompensacja sprężynowania: Na stacji końcowej matrycy progresywnej operacje wymiarowania pod dużym ciśnieniem miażdżą fizyczne sprężynowanie stali, blokując ostateczną okrągłość i wysokość ściśle w granicach tolerancji projektu.

Spawanie i montaż

• Zgrzewanie punktowe oporowe to podstawowa metoda montażu komponentów AHSS. Jednakże kruchość ciekłego metalu podczas zgrzewania punktowego zaawansowanych stali o wysokiej wytrzymałości stanowi poważne wyzwanie techniczne.
• Postępy badawcze: Ustanowiono kryteria ryzyka LME oparte na symulacji w oparciu o lokalne naprężenia głównych komponentów. Stwierdzono, że dostosowanie geometrii elektrody i czasu utrzymywania po spawaniu zmniejsza ryzyko LME.
• Przełomy w stali TBF: Poczyniono postępy w ograniczaniu kruchości ciekłego metalu podczas zgrzewania punktowego stali TBF, co ma kluczowe znaczenie w zastosowaniach motoryzacyjnych.
• Dostosowana technologia spawanych półfabrykatów: Spawanie laserowe półwyrobów z powłokami na bazie aluminium wymaga przygotowania krawędzi poprzez ablację części powłoki metalicznej w celu usunięcia aluminium, które mogłoby zanieczyścić spoinę.
• Montaż na gorąco: Wewnętrzne i zewnętrzne ramy wykonane metodą tłoczenia na gorąco, spawane na zamówienie, można montować za pomocą zgrzewania punktowego, tworząc puste przestrzenie, co zapewnia doskonałą odporność na uderzenia.

Metody wytwarzania obudów silników

• Walcowanie i formowanie: W procesach walcowania stali powstają stalowe paski w kształcie pasków, dopasowane do profili przekroju poprzecznego obudowy silnika. Następnie metodami kucia formuje się okrągły kształt, po którym następuje spawanie złącza okrągłego.
• Wytłaczanie na zimno: Po spawaniu można zastosować wytłaczanie na zimno, aby zapewnić koncentryczność okręgu i wyeliminować odkształcenia spowodowane spawaniem.
• Obróbka: Końcowe operacje obróbki kończą produkt, a operacje cięcia przekształcają uformowany okrąg w gotową obudowę silnika.
• Kształtowanie: Hydrauliczne formy kształtujące wykonują ostateczne kształtowanie złącza spawanego, aby uzyskać zgodność z wymaganiami dotyczącymi kołowości obudowy silnika.

Obróbka i ochrona powierzchni

• Stal ocynkowana jest szeroko stosowany w obudowach silników wymagających doskonałej odporności na rdzę, szczególnie w inteligentnych urządzeniach domowych.
• Ochrona przed korozją pozostaje kwestią o kluczowym znaczeniu, ponieważ obudowy silników eksploatowane przez dłuższy czas są podatne na tworzenie się rdzy, co wpływa na wydajność i żywotność silnika.
• Konstrukcje z podwójną powłoką zostały opracowane w celu rozwiązania problemów związanych z korozją, z wewnętrzną powłoką (często aluminiową) i zewnętrzną stalową powłoką zapewniającą podwójną ochronę, jednocześnie zwiększając rozpraszanie ciepła.

Wymiar inżynierii projektowej: precyzyjna konstrukcja obudowy

Wymagania dotyczące dokładności wymiarowej

• Koncentryczność na poziomie mikrona jest niezbędne do zapewnienia równowagi dynamicznej podczas pracy silnika z dużą prędkością.
• Kontrola tolerancji średnicy obudowy ma bezpośredni wpływ na wibracje silnika i parametry akustyczne.
• Wewnętrzne zarządzanie stresem: Ciągłe ciągnienie wprowadza ogromne naprężenia wewnętrzne, powodując sprężynowanie, które deformuje okrągłość i wypacza współpracujące powierzchnie.

Zaawansowane konstrukcje mieszkaniowe

• Wieloczęściowe projekty obudów ze złączami spawanymi lub lutowanymi umożliwiają złożone konfiguracje kanałów chłodzących. Poszczególne części można ze sobą łączyć w miejscach spawania, tworząc rurowe kanały chłodzące pomiędzy obudową wewnętrzną i zewnętrzną.
• Elementy przenoszenia siły osadzone na obwodzie, zamknięte blachy falistej tworzą kanały chłodzące pomiędzy wewnętrzną i zewnętrzną warstwą obudowy.
• Elementy wzmacniające (elementy usztywniające) można zastosować na końcach rurowych obudów wewnętrznych w celu zwiększenia integralności strukturalnej.
• Konstrukcje obudów wewnętrznych z podwójnymi ściankami umożliwiają całkowitą obudowę stojana i minimalizują tolerancje w odniesieniu do łożysk.
• Prowadzenie kanałów chłodzących: Przepływ płynu można prowadzić zarówno w kierunku osiowym, jak i promieniowym na końcach wężownicy, zapewniając większą powierzchnię chłodzenia i optymalizując przenoszenie ciepła.

Projekt rozpraszania ciepła

• Integracja żeber chłodzących: Żebra chłodzące można wykonać oddzielnie na obudowie wewnętrznej, równolegle do wirnika, a następnie przyspawać.
• Łączenie termiczne: Końce wężownicy można połączyć termicznie z obudową chłodzącą za pomocą masy kapsułkującej, aby zoptymalizować przenoszenie ciepła.
• Projekt bezpośredniego kontaktu: Obudowa wewnętrzna jest umieszczona możliwie najbliżej i/lub bezpośrednio przy stojanie, aby zapewnić maksymalną wydajność wymiany ciepła.
• Zintegrowane konstrukcje chłodzące: Elementy rozpraszające ciepło utworzone z występów blaszanych można kształtować integralnie z obudową, aby zapewnić efektywne przenoszenie ciepła z łożysk.

Integracja strukturalna

• Hybrydowa konstrukcja plastikowo-metalowa: Elementy z tworzyw sztucznych można formować w konstrukcje metalowe w operacjach formowania z pojedynczym złączem, łącząc wytrzymałość z elastycznością projektowania podpór łożyskowych i mocowania magnesu.
• Zintegrowane tworzenie występów: Metalowe wypustki do montażu można wygiąć bezpośrednio z metalowej obudowy na otwartych końcach, eliminując oddzielne elementy montażowe.
• Wzmocnienie sieci: Równolegle przebiegające środniki wzdłuż powierzchni wewnętrznych lub zewnętrznych zwiększają wytrzymałość, poprawiają szczelność i umożliwiają montaż dodatkowych elementów.
• Integracja komponentów: Obudowę silnika i pokrywę końcową można zintegrować jako jeden element, co ogranicza liczbę etapów montażu i poprawia integralność strukturalną.

Rozróżnienie scenariuszy zastosowań: nie jest to binarny wybór „stal czy aluminium”.

Kategoryzacja według warunków pracy

Rozwiązania w zakresie materiałów hybrydowych: trzecia ścieżka

• Konstrukcja dwupowłokowa: Wewnętrzna warstwa aluminium (odprowadzanie ciepła) zewnętrzna warstwa stali (ochrona konstrukcji) równoważy zarządzanie ciepłem i wytrzymałość konstrukcyjną.
• Kompozyt stalowo-aluminiowy: Obudowa silnika ze stalową konstrukcją zewnętrzną i aluminiową powłoką wewnętrzną zapewnia ochronę przed rdzą, odporność na odkształcenia i skuteczne odprowadzanie ciepła.
• Lokalne wzmocnienie: Wkładki stalowe w obszarach narażonych na duże naprężenia, w innych miejscach lekkie materiały.
• Konstrukcja modułowa: Stalowa rama połączona z aluminiowym płaszczem chłodzącym lub oddzielnymi kanałami chłodzącymi zintegrowanymi z wieloczęściowymi konstrukcjami stalowymi.

Aktualne wąskie gardła techniczne i granice badań

Wyzwania na poziomie produkcyjnym

Problemy z głębokim rysowaniem i formowaniem

• Integralność warstwy ocynkowanej: Głębokie tłoczenie stali ocynkowanej powoduje ekstremalne naprężenia powłoki cynkowej. Nieodpowiednie spłaszczenie materiału lub słabe smarowanie matrycy natychmiast usuwa cynk, niszcząc barierę rdzy i wytwarzając pył cynkowy, który powoduje spawanie matrycy na zimno.
• Sterowanie sprężyną: Stal o wyższej wytrzymałości prowadzi do poważniejszego powrotu sprężystości po formowaniu, nakładając bardziej rygorystyczne wymagania na konstrukcję tłocznika i parametry procesu. Sprężynowanie znacząco wpływa na późniejszą jakość spawania.
• Akumulacja skoku paszy: Progresywne operacje matrycowe z wieloma stacjami powodują intensywny opór oporu taśmy stalowej. Marginalne związki ślizgające się po narzędziu, powodujące kolizję matrycy i katastrofalne w skutkach złomowanie partii.
• Zniekształcenie wymiarowe: Otwór wewnętrzny i średnica zewnętrzna wymagają koncentryczności na poziomie mikrona. Ciągłe ciągnienie wprowadza ogromne naprężenia wewnętrzne powodujące sprężynowanie, które deformuje okrągłość.

Spawanie i montaż Issues

• Kruchość ciekłego metalu podczas zgrzewania punktowego: Elementy ze stali AHSS są podatne na działanie LME podczas zgrzewania punktowego oporowego. Sprężynowanie znacząco wpływa na powstawanie LME, a w celu ograniczenia ryzyka wymagane są specjalne korekty parametrów (geometria elektrody, czas utrzymywania).
• Zarządzanie warstwą interdyfuzyjną: W przypadku stali do hartowania w procesie tłoczenia z powłoką aluminium grubość warstwy międzydyfuzyjnej (idealnie 3–10 mikronów) koreluje z jakością zgrzeiny punktowej. Spawanie laserowe wymaga przygotowania krawędzi w celu usunięcia aluminium, które mogłoby zanieczyścić szew spawalniczy.
• Ograniczenia okna procesu: W przypadku tłoczenia na gorąco dużych części o dużych różnicach grubości okno procesowe w celu uzyskania pożądanych właściwości mikrostruktury i powłoki musi uwzględniać wszystkie półwyroby.

Granice badań

Rozwój Materiału

• Stal DP o wytrzymałości 1500 MPa został pomyślnie opracowany, rozszerzając zakres wytrzymałości dostępny do zastosowań lekkich.
• AHSS trzeciej generacji charakteryzujący się dużym wydłużeniem i dużą wytrzymałością, może być z powodzeniem stosowany do elementów wymagających zarówno odkształcalności, jak i odporności na uderzenia.
• Łagodzenie LME w stali TBF : Dokonano przełomu w ograniczaniu kruchości ciekłego metalu podczas zgrzewania punktowego stali TBF, która łączy w sobie ultrawysoką wytrzymałość z doskonałą odkształcalnością.

Optymalizacja procesów

• Kryteria ryzyka LME oparte na symulacji w oparciu o lokalne naprężenia głównych komponentów w celu ilościowego określenia i porównania ryzyka LME pomiędzy różnymi testami.
• Tłoczenie na gorąco półfabrykatów spawanych na zamówienie umożliwia części o bardzo dużej wytrzymałości przy zoptymalizowanej rezystancji w różnych obszarach i bardzo dobrej tolerancji geometrycznej pomimo dużych rozmiarów.
• Technologia łatek: Łaty ze stali utwardzanej w procesie tłoczenia zapewniają bardzo lokalne wzmocnienia na większych częściach, optymalizując rozkład wytrzymałości i grubości, zachowując jednocześnie całkowitą wagę i niski koszt.

Badania oceny cyklu życia

• LCA od kołyski po grób zgodnie z normami ISO 14040/14044 porównuje podstawowe konstrukcje stalowe z alternatywami ze stali AHSS, aluminium i włókna węglowego.
• Analiza odległości progu rentowności: Konstrukcja AHSS charakteryzuje się najlepszym progiem rentowności w oparciu o skumulowane zapotrzebowanie na energię i potencjał globalnego ocieplenia na dystansie 150 000 km.
• Korzyści z recyklingu: Chociaż konstrukcje z włókna węglowego mogą mieć wyższe wartości CED i GWP w całym cyklu życia, to jednak dają one największe oszczędności dzięki recyklingowi odpadów. Konstrukcje aluminiowe wykazują najniższy CED i GWP z perspektywy cyklu życia przy przebiegu 150 000 km.
• Czynniki wrażliwości: Przejechany dystans w całym cyklu życia i stopień recyklingu materiałów mają największy wpływ na całkowite współczynniki CED i GWP lekkich konstrukcji.

Integracja i kontrola procesów

• Precyzja kształtowania i wymiarowania: Wysokotonażowe operacje wymiarowania na stacjach końcowych matryc progresywnych miażdżą fizyczne sprężynowanie, aby zablokować ostateczną okrągłość i wysokość w granicach tolerancji projektu.
• Hydrauliczne wytłaczanie na zimno: Po spawaniu wytłaczanie na zimno w normalnych temperaturach może wypchnąć cały okrąg, aby wyeliminować zniekształcenia wywołane spawaniem.
• Podejścia do formowania wieloetapowego: W przypadku złożonych geometrii obudowy silnika może być konieczne wielokrotne etapy formowania z wyżarzaniem pośrednim, aby uzyskać ostateczne wymiary bez uszkodzeń materiału.

Kontekst historyczny i ewolucja przemysłu

Od żeliwa po konstrukcję z blachy stalowej

• Przejście historyczne: W obudowach silników o ułamkowej mocy w dużej mierze zastosowano konstrukcję z blachy stalowej. Silniki stalowe oferują oszczędność materiału i przewagę wagową w porównaniu z konstrukcjami żeliwnymi.
• Rozwój procesu: Wczesna produkcja obudów silników z płyt stalowych wymagała badań nad procesami kształtowania i szeroko zakrojonych eksperymentów procesowych.
• Czynniki rynkowe: Przejście na obudowy stalowe było spowodowane potrzebą lżejszych i bardziej oszczędnych pod względem materiałowym konstrukcji silników, szczególnie w zastosowaniach, w których zmniejszenie masy przekłada się na oszczędność energii.

Obecny krajobraz przemysłu

• Technologia formowania blach stalowych znacznie się rozwinęła, a linie do głębokiego tłoczenia i tłoczenia umożliwiają produkcję na dużą skalę przy stałej jakości.
• Powlekanie i obróbka powierzchni postępy rozwiązały historyczne problemy związane z korozją, a stal ocynkowana stała się standardem w wielu zastosowaniach.
• Podejścia wielomateriałowe są coraz bardziej powszechne, biorąc pod uwagę, że żaden pojedynczy materiał nie jest optymalny dla wszystkich wymagań obudowy silnika.

Wniosek: Druga krzywa stalowych obudów silników

• Podstawowy wyrok: Stalowe obudowy silników nie są „tradycyjnym” wyborem, ale materiałem przeżywającym renesans napędzany technologią, możliwy dzięki rozwojowi stali AHSS i technologiom precyzyjnego formowania.
• Kluczowe czynniki napędzające: Zbieżność trzech trendów – przepisów dotyczących emisji dwutlenku węgla, postępu w zakresie materiałów AHSS (obejmujących stopnie wytrzymałości od 780 do 1470 MPa) oraz przełomowych technologii precyzyjnego formowania – stworzyła wyjątkowe okno możliwości.
• Różnicowanie techniczne: W przeciwieństwie do aluminium, które zapewnia naturalną lekkość, stal zapewnia drogę do zmniejszenia masy poprzez optymalizację wytrzymałości, przy wytrzymałości właściwej porównywalnej lub przekraczającej konwencjonalne stopy aluminium.
• Dojrzałość produkcyjna: Linie do tłoczenia progresywnego, tłoczenia na gorąco i zaawansowane technologie spawania osiągnęły gotowość produkcyjną do masowej produkcji stalowych obudów silników.
• Zaleta cyklu życia: Możliwość recyklingu stali i korzystny profil LCA czynią ją coraz bardziej atrakcyjną w miarę zaostrzania przepisów dotyczących zrównoważonego rozwoju, a konstrukcje AHSS wykazują najlepszy próg rentowności pod względem wpływu na środowisko.
• Perspektywy na przyszłość: Stal będzie współistnieć obok aluminium w segmentach wzrostu, takich jak obudowy akumulatorów i obudowy silników trakcyjnych pojazdów elektrycznych. Zależność ta ma charakter komplementarności, a nie zastępowania, a istotne decyzje są optymalizowane w oparciu o określone warunki operacyjne i wymagania dotyczące śladu węglowego.
• Zalecenie dla inżynierów: Wyjdź poza podejście „stal = ciężka”. Przeformułuj problem wyboru materiału jako optymalizację systemu w oparciu o wydajność całego cyklu życia, wykonalność produkcji i koszty. Ponieważ stal AHSS oferuje obecnie wytrzymałość na rozciąganie do 1500 MPa i odkształcalność porównywalną z gatunkami o niższej wytrzymałości, stal jest nie tylko realną opcją – często jest optymalnym wyborem do zastosowań wymagających wytrzymałości, trwałości i zrównoważonego rozwoju.
